Lo schema elettrico seguente spiega come collegare i cavi in ​​un connettore a 7 e 13 pin.

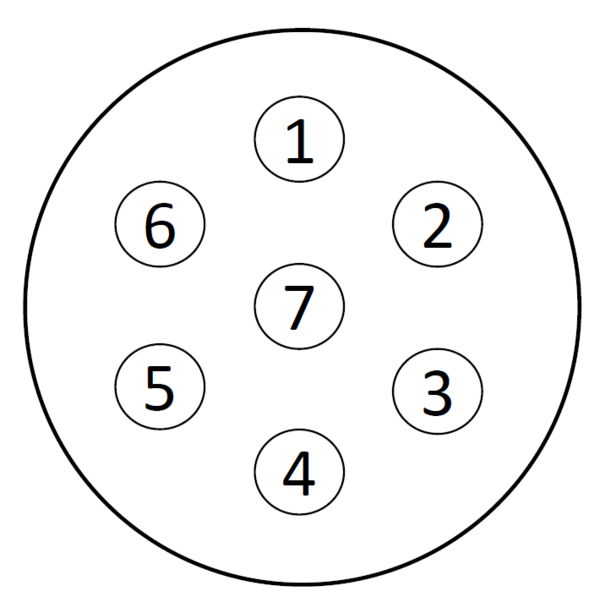

7 poli

1. Segnale di svolta a sinistra - Giallo
2. Luce retronebbia - Blu
3. Terreno - Bianco
4. Segnale di svolta a destra - Verde
5. Fanale posteriore destro - Marrone
6. Luce freno - rossa
7. Fanale posteriore sinistro - Nero

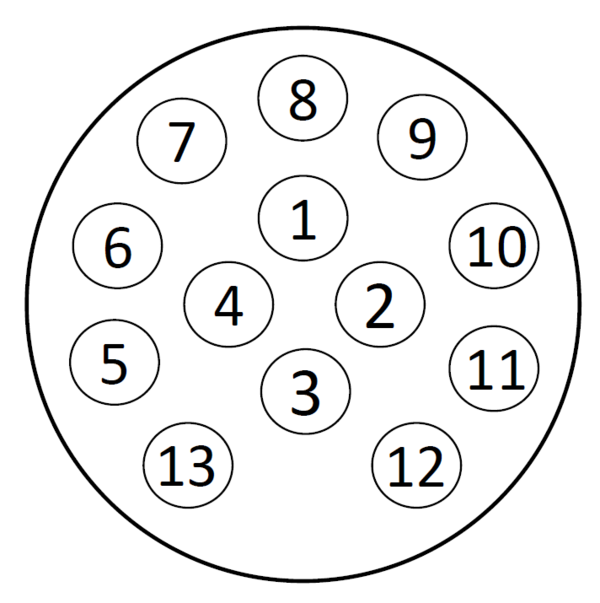

13 poli

1. Segnale di svolta a sinistra - Giallo
2. Luce retronebbia - Blu
3. Terreno - Bianco
4. Segnale di svolta a destra - Verde
5. Fanale posteriore destro - Marrone
6. Luce freno - rossa
7. Fanale posteriore sinistro - Nero
Retroilluminazione - Grigio
9. Costante - Marrone / Blu
10. Carica - Marrone / Rosso
11. Carica a terra - Bianco / Rosso
12. Dati
13. Costante del suolo - Bianco / Nero
